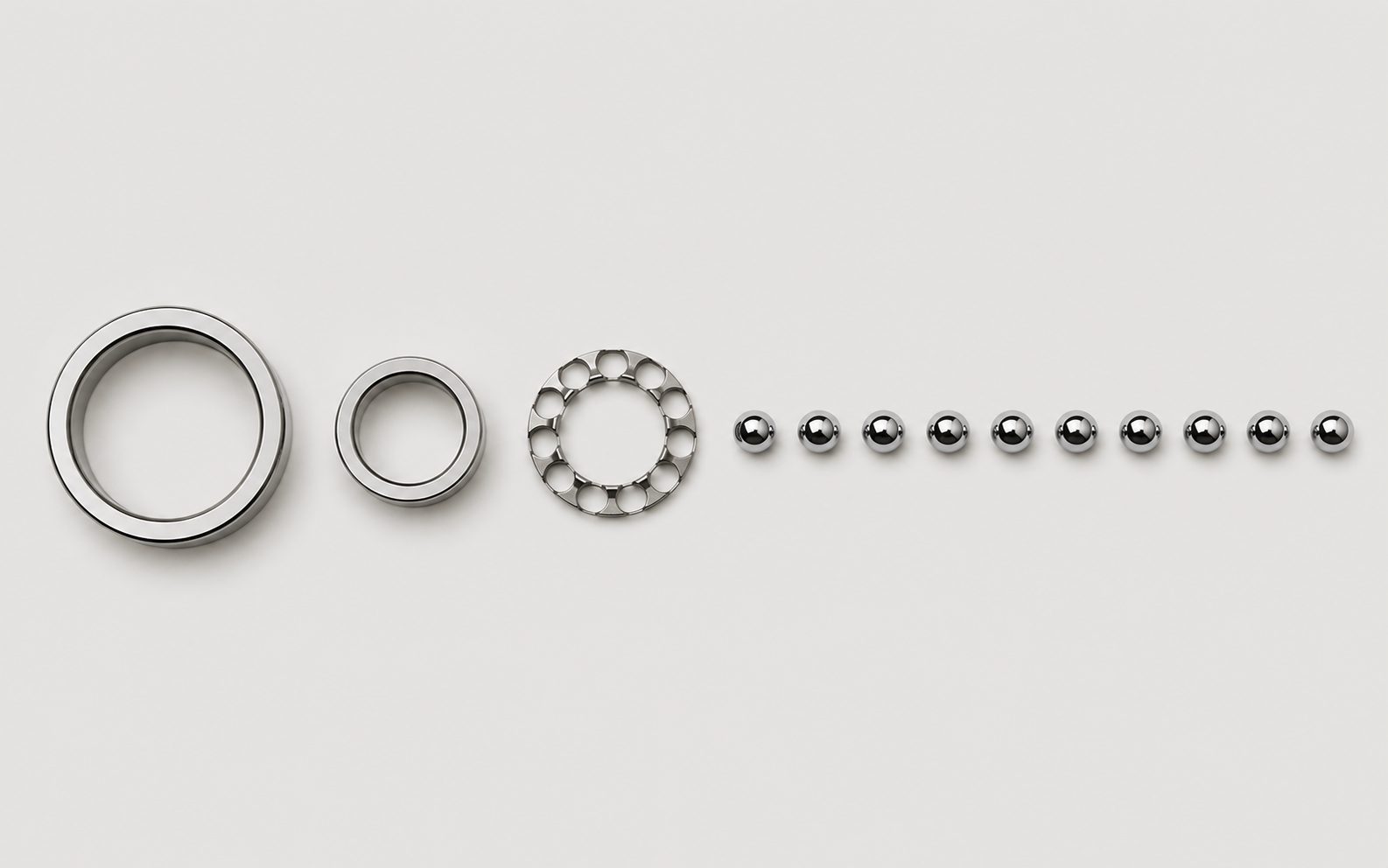

KS-D 深溝玉軸受
内径 6〜120 mm。
P5・P4
標準寸法系列。軌道面粗さ Ra 0.03 μm 以下で仕上げます。
KANSHIN BEARING LAB — PUBLIC TEST TERMINAL
その荷重で、 何時間回るか。
荷重・回転数・温度を動かすと、寿命計算が応答します。表示はすべて ISO 281 準拠の実計算です。
試験条件
TEST CONDITIONS供試軸受: KS-6907 / P4(深溝玉・内径 35 mm)
基本定格寿命 L₁₀h
21,300 時間
最大接触面圧 2,027MPa
温度係数 fₜ 1.00
静定格荷重 C₀ = 6.85 kN を超過
許容回転数 17,000 min⁻¹(油潤滑)を超過
ISO 281 基本定格寿命式による計算値。
HOW TO READ — この端末の読み方
表示はすべて、ISO 281 の実計算。
L₁₀h = (10⁶ / 60n) × (C / P)³ × fₜ
- C
- 基本動定格荷重。KS-6907 は 9.56 kN。
- P
- ラジアル荷重。スライダーの値がそのまま入ります。
- n
- 回転数。スライダーの値がそのまま入ります。
- fₜ
- 温度係数。120 °C 以下で 1.00、150 °C で 0.90。
荷重 P回転数 n温度 T
ISO 281
寿命 L₁₀h接触面圧 σmax温度係数 fₜ
例: P = 0.77 kN、n = 1,500 min⁻¹、T = 80 °C のとき、L₁₀h = 21,300 時間。
本端末の表示はシミュレーション値です。実機の寿命は潤滑・取付・荷重変動の影響を受けます。受注品では、実荷重での寿命試験を併走できます。
LIFE CURVE — 性能曲線
条件が変われば、寿命は桁で変わる。
横軸はラジアル荷重、縦軸は基本定格寿命。曲線は上の端末の回転数と温度に追従します。
代表条件
現在条件の寿命特性 現在の荷重
PRECISION — 精度・公差
P4 は、言葉ではなく数値である。
| 項目 | 単位 | 普通級 | P6 | P5 | P4 | P2 |
|---|---|---|---|---|---|---|
| 内径公差 Δdmp | μm | 0 / −12 | 0 / −10 | 0 / −8 | 0 / −6 | 0 / −2.5 |
| 内輪ラジアル振れ Kia | μm | 15 | 8 | 4 | 3 | 1.5 |
| 外輪ラジアル振れ Kea | μm | 20 | 10 | 6 | 4 | 2 |
| 軌道面粗さ Ra | μm | 0.08 | 0.06 | 0.04 | 0.03 | 0.02 |
P4・P2 は試作 1 個から受注します。全数に測定成績書を添付します。
PRODUCT LINES
特注は、1 個から図面で受ける。
型番に触れると断面が開きます
KS-A アンギュラ玉軸受
接触角 15°・25°。内径 10〜100 mm。
P4・P2
組合せ予圧を管理値で指定できます。
KS-T 薄肉軸受
断面 3.5 mm 角から。内径 25〜300 mm。
P5・P4
たわみを前提に、取付状態での振れを保証します。
KS-X 中空・特殊
図面受注。内径 6〜200 mm。
P4 相当から
材質・保持器・潤滑を、使用条件から設計します。
図面がある方へ。
試験依頼・図面相談PROCESS — 工程・品質
精度は、温度管理でできている。
- 01
研削
室温 20 ± 0.5 °C。真円度 0.5 μm 以下。
- 02
超仕上げ
軌道面 Ra 0.02 μm。うねりを除去。
- 03

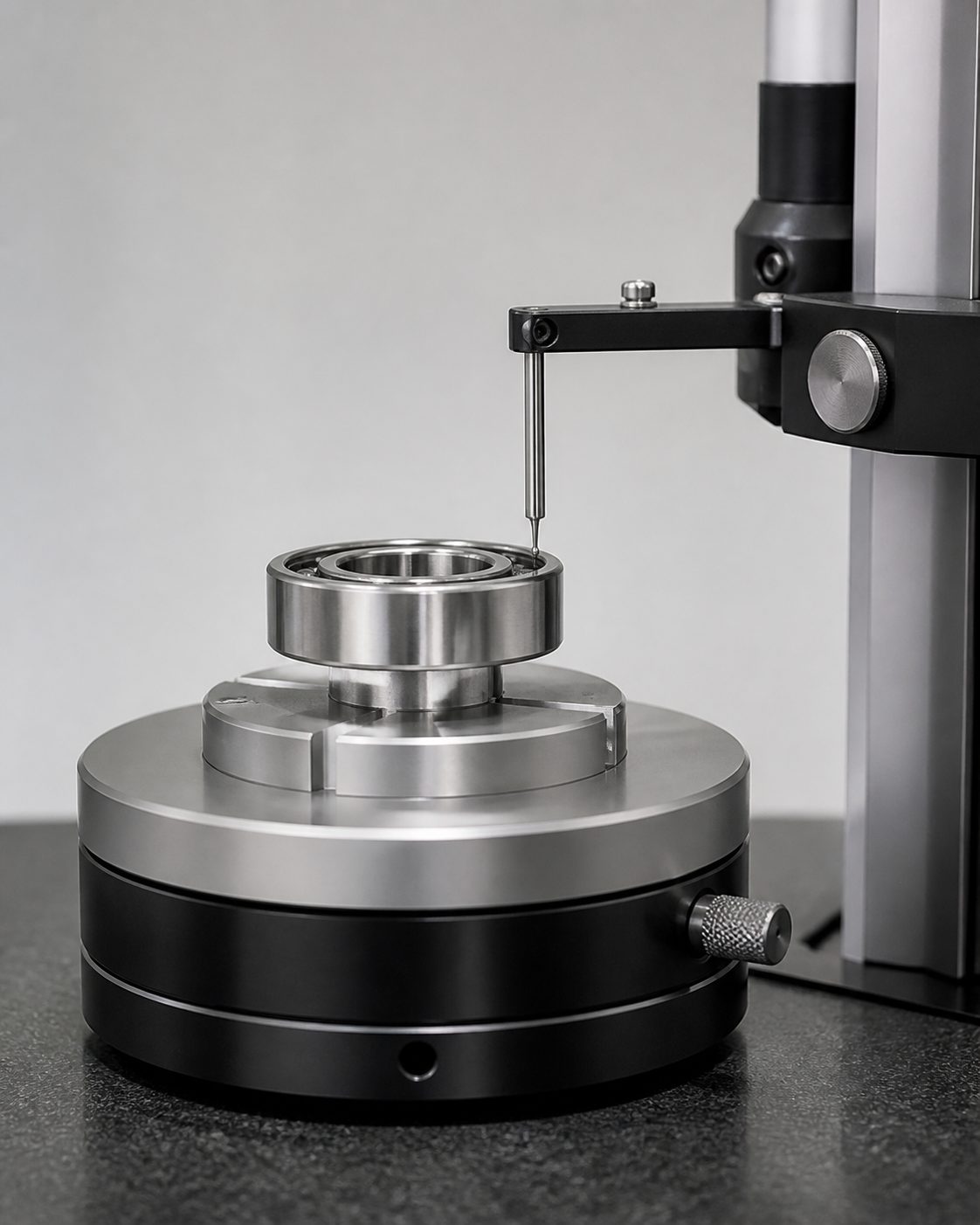

検査
全数測定。成績書を添付。
設備
恒温室 20 ± 0.5 °C / 組立クリーンルーム ISO クラス 7
検査機器
COMPANY — 会社
試験データごと、引き渡す。
計算で嘘をつかないこと。それだけを 40 年続けています。図面 1 枚の試作でも、量産と同じ測定成績書を付けます。
- 社名
- 環伸精機株式会社
- 創業
- 1986 年
- 所在地
- 〒000-0000 長野県上田市常田 0-0-0
- 事業
- 精密玉軸受の設計・製造(P4・P2 相当)
- 設備
- 恒温室・組立クリーンルーム ISO クラス 7
